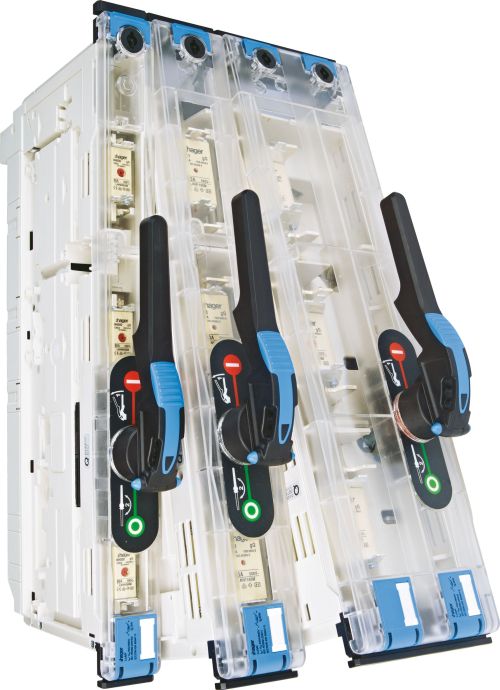

Lasttrennschalter Von 160 A bis 630 A in Leistenbauform
Haustechnik / Elektroinstallation: Kompakte Bauform, innovative Technik – dafür stehen die neuen Lasttrennschalter mit Sicherungen in Leistenbauform der Serie LL von Hager. Die Produktpalette zum Einbau in 185-Millimeter-Verteilschiensysteme umfasst insgesamt 64 Ausführungen für Bemessungsbetriebsströme von 160 A bis 630 A. Die dreipoligen Geräte sind ausgelegt für die Aufnahme von Sicherungseinsätzen der Größen NH00 bis NH3. Ihr Einsatzgebiet umfasst hauptsächlich den Anlagen-, Kabel- und Motorschutz in Drehstromsystemen bis 690 V in Haupt- und Unterverteilungen von Niederspannungsgerätekombinationen nach IEC/EN 61439-1 mit Anwendung in der Industrie, Kraftwerks- und Gebäudetechnik. Hervorzuheben bei den neuen Hager-Geräten ist die Lieferform: Neben Ausführungen mit normaler Schaltleistung sind zudem Varianten mit hoher Schaltleistung erhältlich.
Wie alle Hager-Produkten zeichnen sich auch diese Produkte durch eine montagefreundliche Konstruktion und eine einfache Bedienung aus. So lassen sich Leisten unterschiedlicher Baugrößen dank Leistenführung problemlos im Schrank montieren. Die integrierte, 16-polige Steckerleiste mit festgelegten Pins schließt durch zwangsgeführte Kontaktierung eine Fehlbelegung aus. Als hilfreich erweisen sich auch die Einschubkontakte für Feldverteilschienen – sie gewährleisten eine sichere Führung und eine gefahrlose Montage unter Spannung. Denn auch in punkto Sicherheit überzeugt die Leisten-Technik: Alle Leisten können nur in ausgeschaltetem Zustand montiert oder demontiert werden. Eine Demontage des Deckels ist ebenfalls nur in ausgeschaltetem Zustand möglich. Weiteres Highlight ist die LED-Unterbrechungsanzeige, die den Sicherungseinsatz in 3-Phasen-Netzen permanent überwacht.
Ein umfangreiches Zubehörprogramm rundet die neue Produktpalette ab. Dazu zählen neben Leistenführungen für alle Größen unter anderem Kabelschottungen, Buchsenleisten, Einschaltsperren, ein Spezialwerkzeug zum Herausziehen der NH-Leisten oder auch transparente Reserveplatz-Abdeckungen.
